Αρμός Διαστολής στα Κουφώματα

Αρμός Διαστολής είναι το κενό που πρέπει να μένει υποχρεωτικά μεταξύ του κουφώματος και του τοίχου. Ο αρμός αυτός εξυπηρετεί στο σωστό αλφάδιασμα του κουφώματος, αλλά κυρίως αποφεύγεται η παραμόρφωση του, από την πίεση του τοίχου στην περίπτωση διαστολής του κουφώματος. Το συνολικό κενό του αρμού που πρέπει να φροντίζουμε να δημιουργείται δεν είναι σταθερό. Η δε τιμή του αρμού εξαρτάται από τις διαστάσεις του κουφώματος αλλά και από το υλικό που είναι φτιαγμένο. Από το υλικό εξαρτάται ο γραμμικός συντελεστής διαστολής α, ο οποίος δίνει το ανοιγμένο μήκος ανά μεταβολή βαθμού θερμοκρασίας.

Η σχέση για τον υπολογισμό του αρμού διαστολής είναι η ακόλουθη

d = α•Δθ•L + c σχέση (1)

όπου
d : Το κενό ή αλλιώς το πάχος του αρμού διαστολής
α : Ο συντελεστής γραμμικής διαστολής (ανοιγμένο μέγεθος) ανά °C
Δθ : Η μεταβολή της θερμοκρασίας με Δθ = θ_{μέγιστη} – θ_{κατασκευής}
L : Το μήκος της κατασκευής
c : Μια σταθερά που έχει να κάνει με το σωστό αλφάδιασμα της κατασκευή.

Ακολουθεί παράδειγμα για τον υπολογισμό του αρμού διαστολής που αφορά ένα κούφωμα αλουμινίου.

Στην περίπτωση μας, το α = 24∙10^-6/ °C. Αν δεχθούμε ότι η θ_{μέγιστη} = 80°C και θ_{κατασκευής} = 30°C έχουμε Δθ = 50°C. Θέτουμε την σταθερά c = 2mm. Αν τώρα έχουμε μια μπαλκονόπορτα με πλάτος L_x=1.4m και ύψος L_y=2.2m για τους αντίστοιχους αρμούς διαστολής πλάτους και ύψους έχουμε.

Αρμό διαστολής πλάτους d_x = 24∙10^-6/ °C ∙ 50°C ∙ 1.4m + 2mm = 2.52mm + 2mm = 4.52mm ~ 5mm.
Αρμό διαστολής ύψους d_y = 24∙10^-6/ °C ∙ 50°C ∙ 2.2m + 2mm = 3.96mm + 2mm = 5.96mm ~ 6mm.




Πίνακας
Γραμμικής Διαστολής Υλικών

Υλικό	α (10-6 / °C)
Ακρυλικό Φύλλο	50 – 90
Αλουμίνιο	24
Γυαλί	9
Γύψος	2,5
Διογκωμένη Πολυστερίνη	0,06
Εξηλασμένη Πολυστερίνη	0,07
Καουτσούκ	88,2
Μόλυβδος	29
Ξύλο	2,5 – 6,6
Σίδηρος	11,4
Σκυρόδεμα	12
Τιτάνιο	8,5
Χαλκός	17
Χάλυβας	12
Ψευδάργυρος	26,3
PVC	80

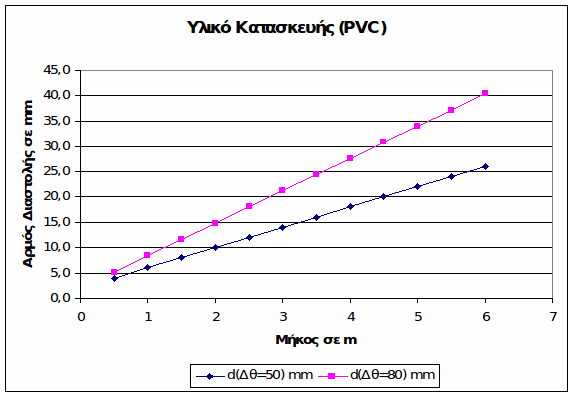

Ακολουθούν γραφήματα του αρμού διαστολής για τα υλικά αλουμίνιο, ξύλο, pvc για δυο μεταβολές θερμοκρασίας Δθ=50°C και Δθ=80°C. Η πρώτη μεταβολή θερμοκρασία αφορά θ_{κατασκευής} = 30°C, ενώ η δεύτερη θ_{κατασκευής} = 0°C

Η σχέση (1) με αντικατάσταση των αντίστοιχων μεταβλητών γίνεται

Υλικό Κατασκευής	Θερμοκρασία	Εξίσωση
PVC	θκατασκευή = 0	d = (6.4•L + 2) mm
	θκατασκευή = 30	d = (4.0•L + 2)mm
Αλουμίνιο	θκατασκευή = 0	d = (1.92•L + 2) mm
	θκατασκευή = 30	d = (1.2•L + 2) mm
Ξύλο	θκατασκευή = 0	d = (0.364•L + 2) mm
	θκατασκευή = 30	d = (0.228•L + 2) mm

Η μεταβλητή L πρέπει να δίνεται σε m, ενώ το αποτέλεσμα που μας επιστρέφεται η εξίσωση είναι σε mm.

Ο αρμός διαστολής πρέπει πάντα να πληρούται με κάποιο στεγανωτικό υλικό που να έχει ελαστικές ιδιότητες, όπως η σιλικόνη ή ο ακρυλικός στόκος.
